Продаём Серво-механический револьверный пробивной пресс Finn-Power E5-25

Серво-механический револьверный пробивной пресс Finn-Power E5-25
Год выпуска 2001
Усилие пробивки 200 кН
Пробивка электрический серводвигатель
Длина хода поршня при пробивке с автоматической автоматизацией (ось ЧПУ)
Глубина хода при формовке программируемая с шагом 0.001мм (ось ЧПУ )
Длина хода при формовке программируемая с шагом 0.001мм (ось ЧПУ)
Скорость перемещения поршня speed программируемая

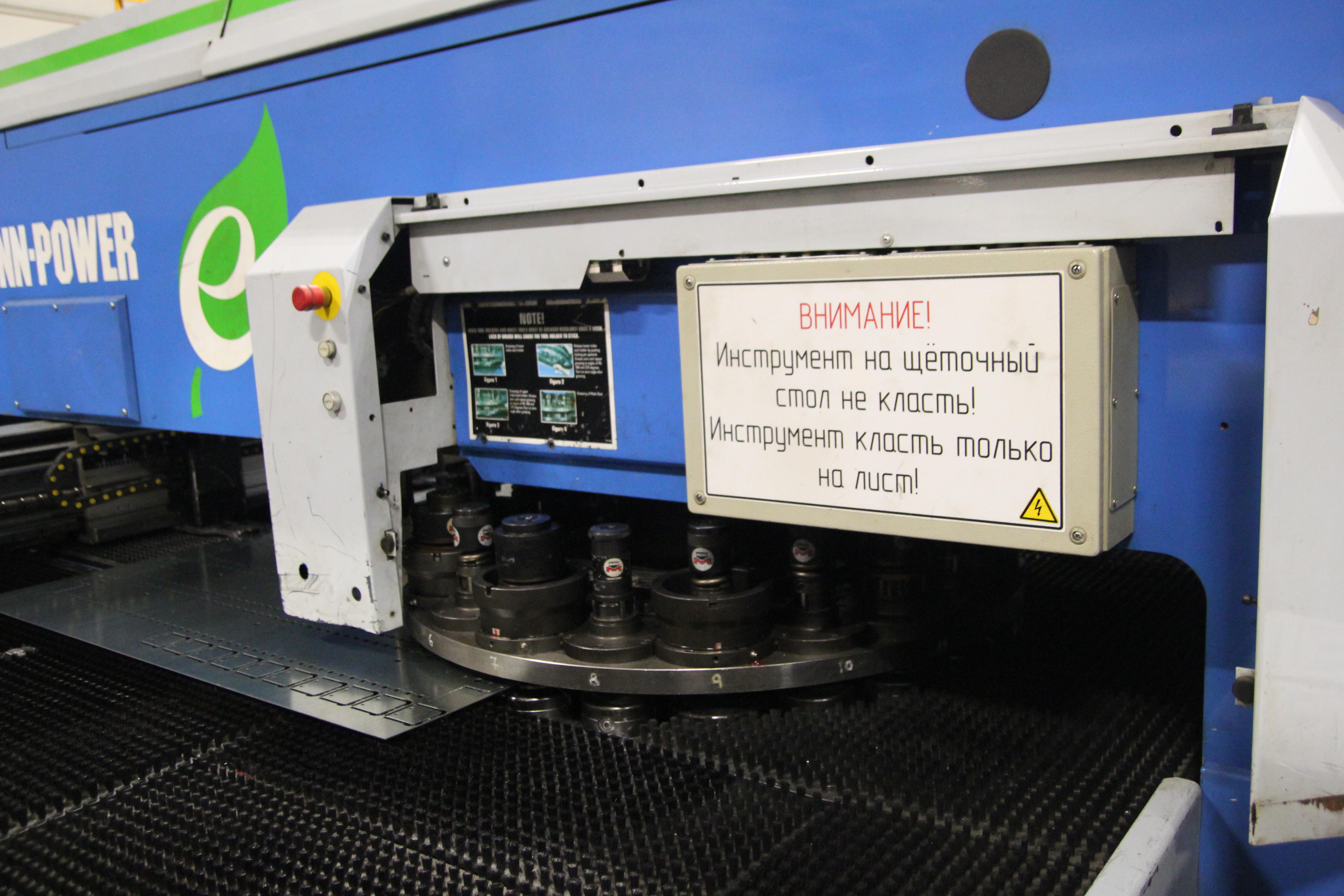

Количество станций в револьвере 20 шт.
Инструмент Thick Turret
Диаметр пробивки, макс. 89 мм
Индексный инструмент:
Количество индексных станций, макс. стандартно 2 шт. (макс. 10 шт.)
Диаметр пробивки, макс. 89 мм
Скорость вращения инструмента, макс. 58 рад/мин.
Формовочный цилиндр (дополнительно):
Усилие при формовке сверху 200 кН
Высота хода матрицы при формовке программируемая с приращениями 0.001 мм
(макс. 12 мм; ось ЧПУ)
Скорость формовки сверху(1)
25 мм между формами 80 - 150 1/мин.
Толщина материала, макс. 8 мм
Толщина материала, мин. 0.5 мм
Вес листа, макс. (2) 200 кг
Зажимы пневматические 2 шт. (оптимально 3 шт.)
Размер листа, макс.(X x Y) 2530 мм x 1270 мм
Перемещение по оси X, длина 2584 мм (X-42 ... X2542)
Перемещение по оси Y, длина 1317 мм (Y-25 ... Y1292)
Скорость по оси, макс. (ось X) 80 м/мин.
Скорость по оси (осьY), макс. 60 м/мин.
Скорость перемещения, макс. 100 м/мин.
Скорость пробивки, макс. (3)
Вырубка ножницами (1...3 мм) 480 1/мин.
25 мм между отверстиями 310 1/мин.
250 мм между отверстиями 140 1/мин.
Точность пробивки в соответствии с LKP-7100:(4)
Отклонение центра отверстия (оси X/Y), макс. 0.1 мм
Отклонение расстояния между центрами
отверстий (оси X/Y), макс. +/- 0.05 мм
Угловое отклонение (индексный инструмент CNC), макс. +/- 0.1°
Точность позиционирования в соответствии с VDI/DGQ 3441:(5)
Отклонение расположения Pa (оси X/Y) 0.08 мм (+/- 0.04 мм)
Разброс расположения Ps (оси X/Y) 0.04 мм (+/- 0.02 мм)
Скорость вращения револьвера 30 рад/мин.
Время смены инструмента 1...3 сек.
Рабочий лоток, макс. размер детали 500 мм x 500 мм

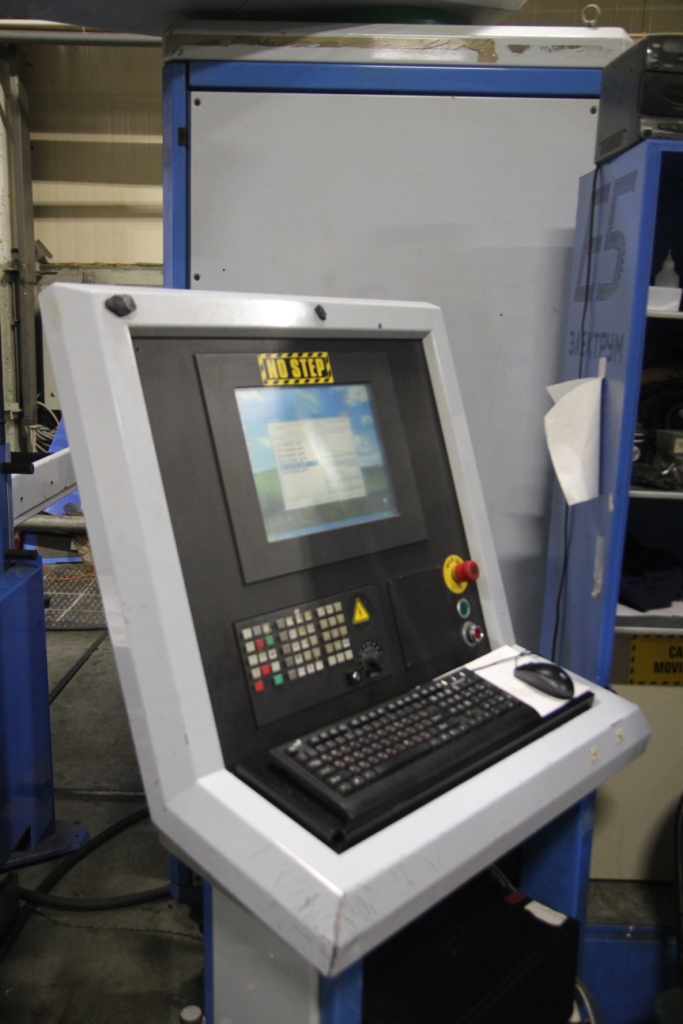

Система ЧПУ Siemens Sinumerik 840D
Программная память 1500 КБ
Графический интерфейс пользователя Сенсорный экран, интерфейс WindowsTM
Вес станка 13 300 кг
Электропитание, макс. max. 17 кВА
Передний предохранитель 3 x 35 A
Потребляемая мощность, средняя (150 ударов/мин.) (6) 4...5 кВт.
Расход сжатого воздуха, макс. 5 л/сек.
Давление сжатого воздуха, мин. 6 бар
Резервуар центральной системы смазки 2000 см3
