Гидрораспределители с электроуправлением ВЕ 10.574E/574A-573-573E/

Гидрораспределители ВЕ10 с электромагнитным управлением

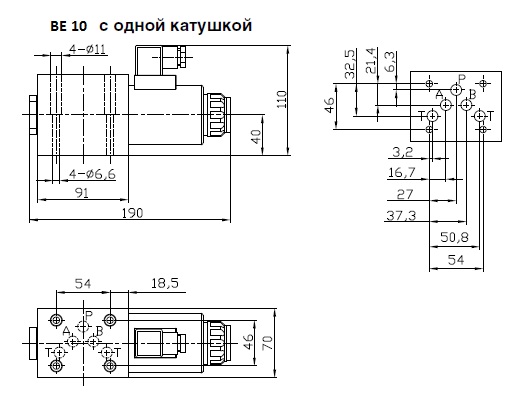

Гидрораспределители ВЕ10 574 Г24 (В110, В220), ВЕ10 574А Г24 (В110, В220),ВЕ10 574Е Г24 (В110, В220), ВЕ10 573 Г24 (В110, В220), ВЕ10 573Е Г24 (В110, В220) с условным проходом 10 мм односторонним электромагнитным управлением.

Задача гидрораспределителя - изменения направления потока рабочей жидкости к исполнительным механизмам.
Гидрораспределители типа ВЕ относят к группе золотниковых гидрораспределителей с электромагнитным управлением широко используются в гидросистемах различных станков, прессов, устройств с автоматическим и полуавтоматическим циклом работы (например: ГАПов, манипуляторов, станков с ЧПУ), сельскохозяйственных и дорожно-строительных машин.

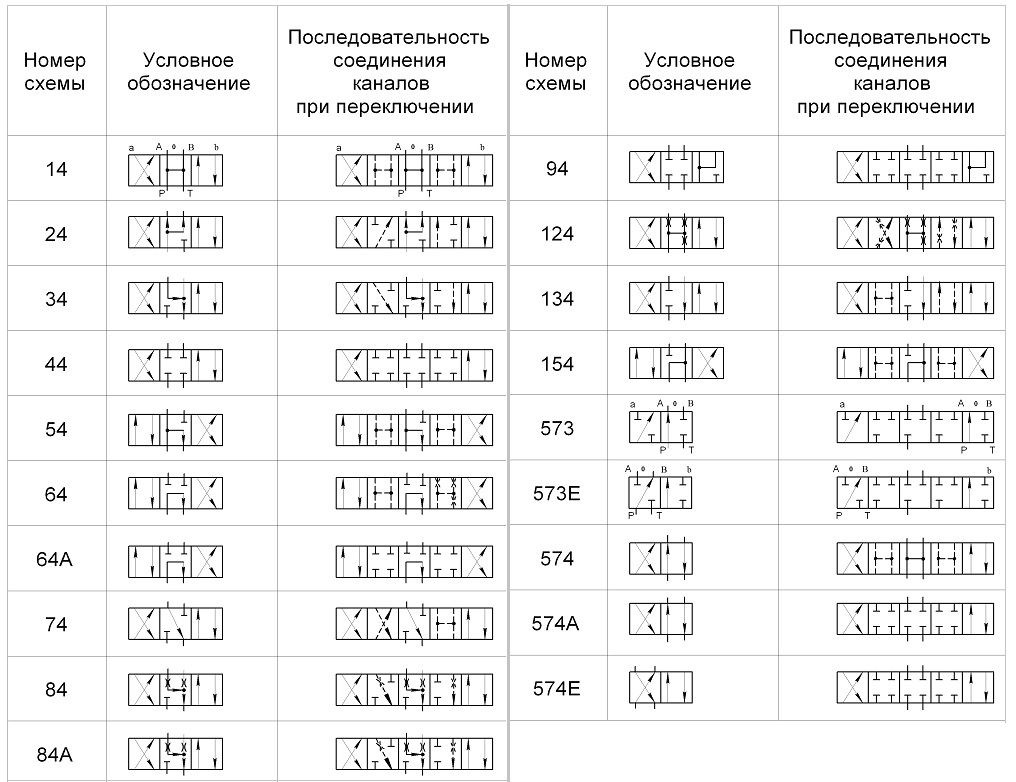

Различаются по условному проходу ВЕ6 - ВЕ10 и по схеме мсполнения ВЕ6.24/34-44-64.../.

​

​

Технические характеристики

​

МОДЕЛЬ ВЕ43 ВЕ6 ВЕ10

​

Условный проход, мм 4 6 10

​

Макс.поток рабочей 14 80 100

жидкости, л/мин

​

Давление номинальное 250/25 320/32 320/32

на входе, кгс/см2 / МПа

​

Максимальное давление на 6 16 16

сливе, МПа

​

ВЕС кг. 1 магнит 1 1.5 4.8

​

ВЕС кг. 2 магнита 1.4 2.2 6.1
